Условие задачи
Плоскость
действия внешних нагрузок наклонена под углом
к вертикальной плоскости. Подобрать размеры поперечного сечения стального бруса в форме прямоугольника с отношением
или двутавра (в зависимости от варианта задания). Сопоставить напряжения в сечении при косом изгибе с напряжениями при
плоском изгибе.
Ответ
Построение эпюр изгибающих моментов и поперечных сил.

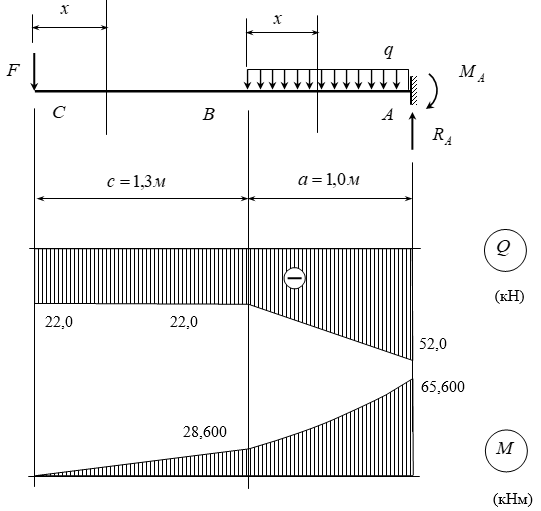

Балка имеет два участка. Проводим на каждом участке сечение на расстоянии от начала участка. Из условия равновесия отсеченной части определяем поперечные силы и изгибающие моменты. По полученным значениям строим эпюру поперечных сил и эпюру изгибающих моментов .
