Раскрыть статическую неопределимость, построить эпюру изгибающего момента в общем виде. Выполнить проверку правильности раскрытия статической неопределимости.

Дано:
l₁ = a;

L₂ = а;

М = 0,5qa².

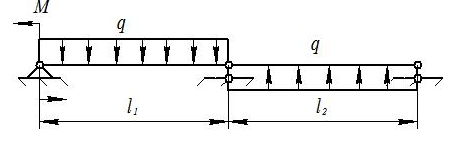

Рис.9.1

1. Степень статической неопределимости балки найдем по формуле:

W = C₀ - 3

количество опорных стержней

W = 4-3=1

Балка один раз статически неопределима.

Выбор основной системы.

Основная система (ОС) получается из заданной (ЗС) отбрасыванием лишних связей и заменой их неизвестными обобщенными силами. ОС должна быть геометрически неизменяемой и статически определим...
