Условие задачи

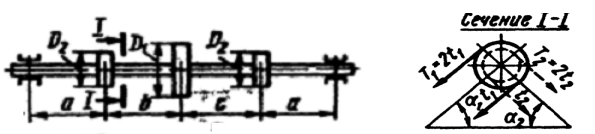

Схема 1, N = 10 кВт, n = 100 об/мин, а = 1,3м, b = 1,3 м, с = 1,3 м, D1 = 1,3 м, D2 = 1,3 м,
Требуется: Определить максимальный момент по третьей теории прочности и подобрать диаметр вала d при [σ ] = 70 МПа и округлить его значение.
Ответ
Угловая скорость вала равна:
= n/30 = 3,14100/30 = 10,47 рад/с.
Определяем моменты, приложенные к шкивам:
МК1 = N/ = 10103/10,47 = 955,4 Hм,
МК2 = N/2 = МК1/2 = 955,4/2 = 477,7 Hм.
По полученным результатам строим эпюру крутящих моментов (рис.3.I,б)).
Определяем окружные усилия на шкивах t1 и t2
t1 = 2МК1/D1 = 2955,4/1,3 = 1470 H,
t2 = 2МК2/D2 = 2477,7/1,3 = 735 H.
Определяем давления на вал, принимая их равными трем окружным усилиям.
Р1 = 3t1 = 31470 = 4410 Н,
Р2 = 3t2 = 3735 = 2205 Н.
Определяем горизонтальные и вертикальные составляющие усилия Р1 и Р2.
