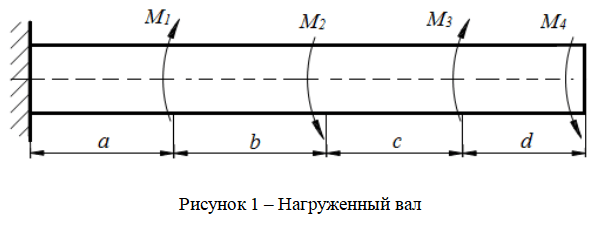

Жестко защемленный одним концом стальной стержень(модуль сдвига  ) круглого поперечного сечения скручивается четырьмя моментами  .Необходимо:

Жестко защемленный одним концом стальной стержень(модуль сдвига  ) круглого поперечного сечения скручивается четырьмя моментами Необходимо:

1. Построить эпюру крутящих моментов;

2. При заданном допускаемом касательном напряжении  из условия прочности определить диаметр вала, округлив его до ближайшего из следующих значений 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 200 мм;

3. Построить эпюру углов закручивания поперечных сечений стержня;

4. Построить распределение касательных напряжений в опасном сечении.

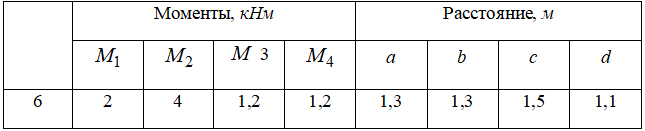

Исходные данные:
