На схемах (Рис. С 1.6) представлены по три способа закрепления конструкции, состоящей из двух прямолинейных стержней, жестко скрепленных между собой в точке С.

Дата добавления: 15.08.2024

Условие задачи

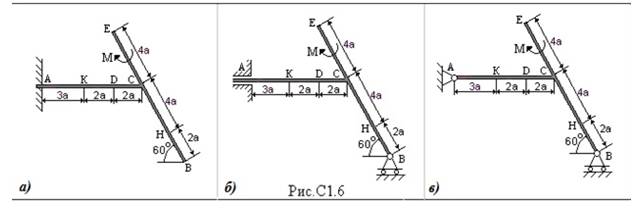

На схемах (Рис. С1.6) представлены по три способа закрепления конструкции, состоящей из двух прямолинейных стержней, жестко скрепленных между собой в точке С. Задаваемая нагрузка и размеры во всех трех случаях одинаковы. На каждую конструкцию действует пара сил с моментом М = 50кН∙м, распределенная нагрузка интенсивности q=10кН/м и одна сосредоточенная сила. Величина этой силы, ее направление и точка приложения указаны в табл. С1. Там же в столбце «Нагруженный участок» указано, на каком участке действует распределенная нагрузка. Направление распределенной нагрузки на различных по расположению участках указано в табл.С1. При расчетах заданный на рисунках размер«а»принять равным 0,5м.

1.     Определить реакции опор для способа закрепления конструкции на схеме а).

2.     Среди двух оставшихся схем б) и в) определить, в какой из них полная величина реакции в виде силы в точке А имеет наименьший модуль.

3.     Для выбранной схемы найти все реакции.

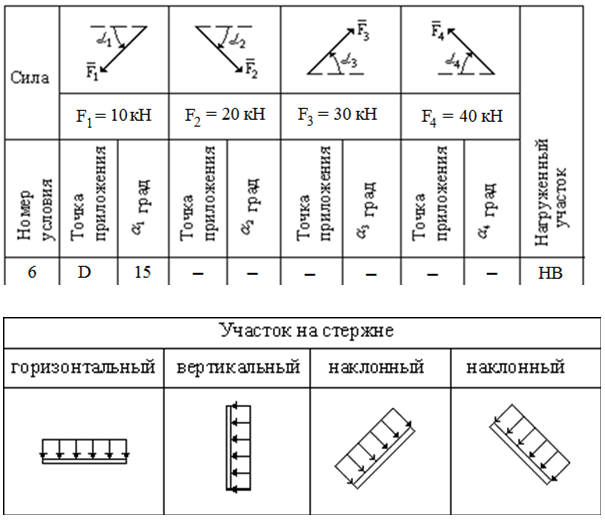

табл. С1.

Ответ

Схема а

1. Составим расчетную схему.

Приложим реакции заделки, обозначим на схеме все числовые значения и зададим направления осей координат.

Определим дополнительные размеры для определения моментов от распределенной нагрузки.
