Построить эпюры продольных сил и нормальных напряжений по длине бруса. Двухступенчатый брус нагружен силами. Площади поперечного сечения А один и А два.
«Построить эпюры продольных сил и нормальных напряжений по длине бруса. Двухступенчатый брус нагружен силами. Площади поперечного сечения А один и А два.»
- Теоретическая механика
Условие:
Построить эпюры продольных сил и нормальных напряжений по длине бруса. Двухступенчатый брус нагружен силами F1, F2, F3. Площади поперечного сечения А1 и А2.
Исходные данные:
F1 = 13кН;
F2 = 10 кН;
F3 = 8кН;
А1 = 1 см2;
А2 = 3 мс2;
а = 2м.
Решение:

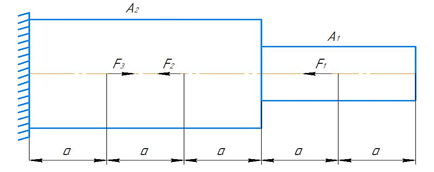

1. Рисуем схему бруса (рис. 1а).
2. Делим брус на 5 участков по точкам, приложения сил и по границам перехода площадей сечения, начиная с незакрепленного конца бруса.
3. На каждом участке проводим сечение.
4. Мысленно отбрасываем одну из отсеченных частей бруса и рассматриваем равновесие оставшейся части. Определяем направление продольных сил.
5. Составляем уравнения, равновесия для каждой части и определяем величину продольных сил.
Сечение II на участке 1-2 (рис.1б):
