Условие задачи

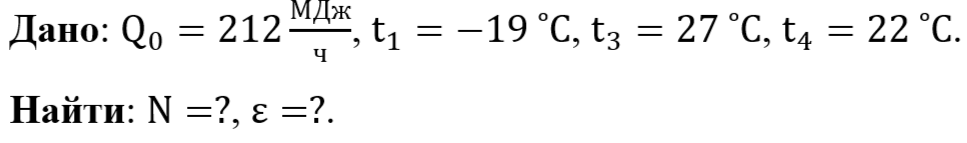

В паровых компрессорных холодильных установках замена расширительного детандера дроссельным вентилем приводит к снижению холодопроизводительности. Частично эта потеря может быть снижена способом переохлаждения жидкости ниже температуры конденсации. Конденсат хладагента переохлаждается в конденсаторе до температуры ниже, чем температура конденсации хладагента. Требуется определить холодильный коэффициент и теоретическую мощность двигателя холодильной машины, работающей на фреоне-12. Холодопроизводительность установки 839 МДж/ч (200000 ккал/ч). Температура испарения фреона-12: -19 ˚C, температура конденсации 27 ˚C. Температура хладагента перед дроссельным вентилем 22 ˚C. Задачу решить, пользуясь диаграммой зависимости: энтальпия – логарифм давления (h-lg p). Примечание: диаграмма h(i)-lg p обладает многими преимуществами и широко применяется для расчета холодильной техники, так как позволяет определять рабочие процссы в виде отрезков прямых линий.
Ответ
1. Определим значения энтальпии в точках цикла.
Начальное состояние пара, поступающего в компрессор, определяется пересечением изобары p1=1,83 кг/см2 (давление определяем по таблице в соответствии с температурой насыщения фреона t1=-19 ˚C с кривой насыщения. Адиабатный процесс сжатия фреона в компрессоре изображается линией 1-2 (линией постоянной энтропии). При этом точка 2 получается в пересечении этой линии с изобарой р=7,61 , соответствующей температуре насыщения фреона 22 ˚C (давление определяем по таблице). Процесс конденсации изображается линией 3-4, а процесс переохлаждения изображается ...
