Условие задачи
Задача
Требуется рассчитать несущую способность основания круглого фундамента (рис. 13.1), в основании которого залегает слой супеси со следующими характеристиками: е = 0,45, IL = 0,1, φn = 220; сn = 20 кПа; γn' = 16 кН/м3, γn = 15,9 кН/м3. Размеры фундамента в плане получены из расчета по II группе предельных состояний: b = 1,2 м, l = 0,6 м; d = 1,1 м. Нагрузки, действующие на фундамент: F'vI = 180 кН, F'hI = 50 кН, М'I = 40 кН м, класс здания – I.

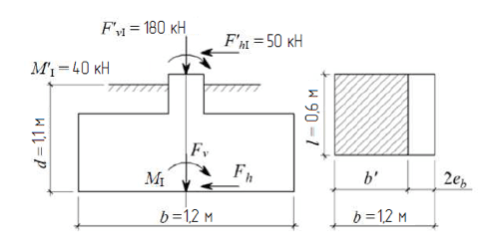

Рис. 13.1. Схема расчета фундамента
Ответ
Решение:
Определим расчетные значения прочностных характеристик грунта для расчета по I группе предельных состояний:
I = 22 / 1,1 = 200; cI = 20 / 1,5 = 13 кПа
Удельный вес фундамента и грунта на его обрезах:
= ('n + n) / 2 = (16 + 15,9) / 2 = 15,95 кН/м3
Определим равнодействующую вертикальных расчетных нагрузок в уровне подошвы фундамента с учетом веса фундамента и грунта на его обрезах:
Fv = F'vI + b l d = 180 + 1,2 х 0,6 х 1,1 х 15,95 = 193 кН
Определим результирующий момент относительно центра тяжести подошвы:
M...
