1. По заданному графу составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их.

Для электрической схемы цепи синусоидального тока, изображенной в виде графа на рис. 1, необходимо:

1. По заданному графу составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их.

2. На основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав её в символической
форме.

3. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.

4. Составить баланс мощностей для активных, реактивных и полных мощностей.

5. Построитъ векторную диаграмму токов и векторно-топографическую диаграмму напряжений.

6. Используя данные расчетов, полученных в п. 3, записать выражение для мгновенного значения тока i₁ и i₃. Построить графики зависимостей указанных величин от ωt на одном чертеже.

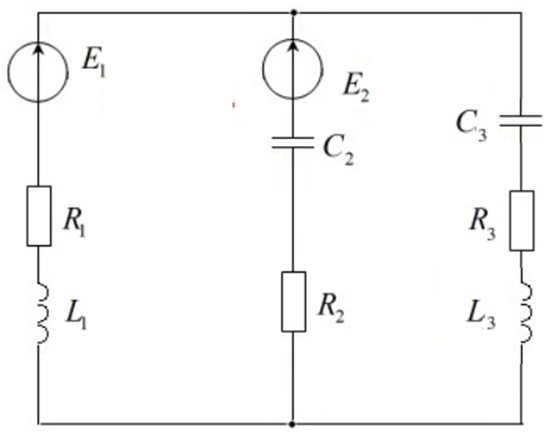

                   Рис. 1
