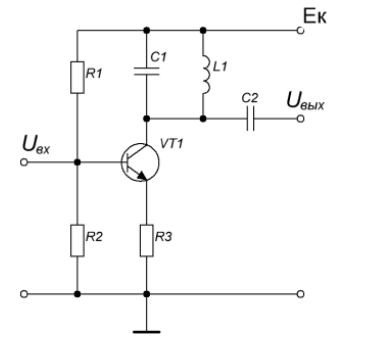

1. Составить схему резонансного усилителя (или умножителя частоты гармонических колебаний) на биполярном транзисторе, включённом по схеме с общим эмиттером.

1. Составить схему резонансного усилителя (или умножителя частоты гармонических колебаний) на биполярном транзисторе, включённом по схеме с общим эмиттером. Для осуществления смещения использовать коллекторную батарею. Напряжение смещения  . Параметры контура, включенного в качестве нагрузки: добротность  Q, резонансная частота  , эквивалентное сопротивление при резонансе

На вход каскада подано напряжение:

2. Выбрать способ аппроксимации и аппроксимировать рабочий участок динамической вольтамперной характеристики транзистора  , заданной в таблице 1. Построить графики заданной и аппроксимированной характеристик. Определить погрешность аппроксимации.

3. Вычислить амплитуды и частоты гармоник коллекторного тока. Построить спектральную диаграмму.

4. Найти зависимость сопротивления контура от частоты, амплитудно-частотную и фазо-частотную характеристики. Построить график АЧХ. Сопоставить АЧХ контура со спектральной диаграммой коллекторного тока.

5. Найти мгновенное значение выходного напряжения, сопоставить
его с входным. Сделать вывод о преобразовании сигнала (усиление, умножение частоты).

6. Определить коэффициент нелинейных искажений выходного сигнала, считая полезной составляющей гармонику, частота которой совпадает с резонансной частотой контура.

Исходные данные

Данные для вольт-амперной характеристики (ВАХ) транзистора приведены в таблице 1.1.

Таблица 1.1. Динамическая ВАХ транзистора

Напряжение смещения

Амплитуда входного напряжения

Частота сигнала

Резонансная частота контура

Добротность контура

Эквивалентное сопротивление контура при резонансе
