Решение задачи на тему

Для электрической цепи, схема которой изображена на рисунке 1, необходимо выполнить следующее: 1. Составить систему уравнений, необходимых для определения токов по первому и второму

  • Электроника, электротехника, радиотехника
Для электрической цепи, схема которой изображена на рисунке 1, необходимо выполнить следующее: 1. Составить систему уравнений, необходимых для определения токов по первому и второму

Условие:

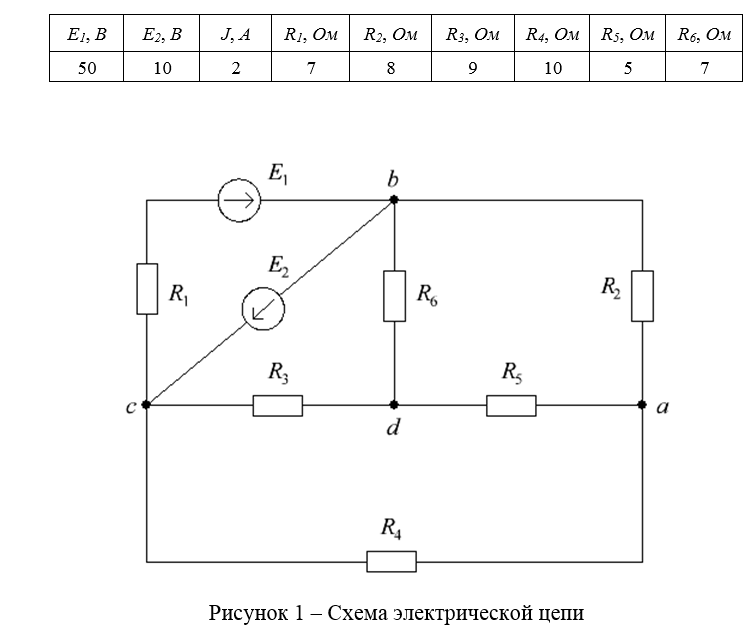

Для электрической цепи, схема которой изображена на рисунке 1, необходимо выполнить следующее:

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

2. Преобразовать схему до двух контуров. Рассчитать токи во всех ветвях схемы:

-       методом контурных токов;

-       методом межузлового напряжения.

3. Составить баланс мощностей.

4. Рассчитать ток одной ветви без источника методом эквивалентного генератора.

5. Определить показание вольтметра в любой ветви.

6. Построить потенциальную диаграмму.



Таблица 1 – Исходные данные к задаче 1

Решение:

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рис. 1, содержит 4 узла и 7 ветвей. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить: n - 1= 3 уравнения по первому закону, где n количество узлов в цепи; m = 3 уравнения по второму закону, где m количество независимых контуров.

Составляем расчетную схему с учетом исходных данных, на схеме выбираем условно-положительные направления токов в ветвях (см. рис. 2).
