Условие задачи

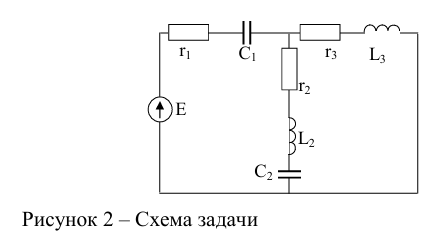

Для электрической схемы, изображенной на рисунке 2 определить токи во всех ветвях цепи, составить баланс активной и реактивной мощностей, если Е = 120 В, f = 50 Гц, r1 = 7 Ом, r2 = 8 Ом, r3 = 5 Ом, С1 = 32,5 мкФ, С2 = 94,6 мкФ L2 = 13,6 мГн, L3 = 109,2 мГн.
Построить векторную диаграмму токов и напряжений.
Ответ
Найдем комплексные сопротивления ветвей. Представим их в алгебраической и показательной форме.Полное сопротивление цепиТок в неразветвленной части цепиПадение напряжения на первом участкеТоки в параллельных ветвях найдем, следуя принципу: ток в ветви обратно пропорционален сопротивлению этой ветви.Падение напряжения на втором участкеПадение напряжения на третьем участкеВторой и третий участки соединены параллельно, напряжения на них равны.Полная комплексная мощность цепиР2 = 58 Вт и Q = -83,6 ВАрДля проверки баланса мощности определим активные и реактивные мощности отдельных ветвейПогрешность ...
