Условие:

Расчет электрической цепи переменного синусоидального тока

На рисунке 3 представлена схема электрической цепи. Параметры элементов цепи приведены в таблице 3.

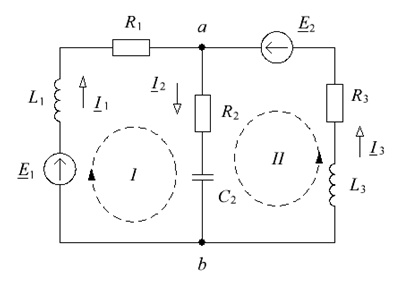

Рисунок 3 – Исходная схема электрической цепи

1. Составить схему замещения электрической цепи (в соответствии с полными комплексными сопротивлениями ветвей изобразить идеальные элементы – резистивный, индуктивный, емкостной и их комбинации) и определить параметры элементов R,L,C.

2. Определить действующие значения токов в ветвях -  и их мгновенные значения  методами непосредственного применения законов Кирхгофа и методом контурных токов.

3. Определить мгновенное значение ЭДС

4. Определить полную комплексную мощность цепи.

5. Составить и решить уравнение баланса мощностей.

6. Построить векторную диаграмму токов и напряжений.

Таблица 3 – Исходные данные

Решение:

1. Изобразим схему электрической цепи с учетом исходных данных (см. рис. 4).

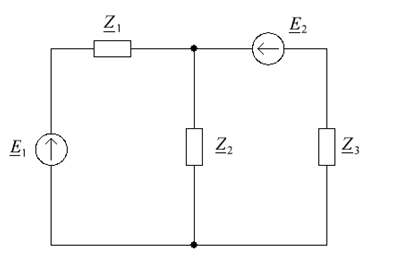

Рисунок 4 Расчетная схема электрической цепи

2. Запишем значения ЭДС:

3. Определим комплексные сопротивления ветвей:
