Напряжение на зажимах цепи, вариант которой соответствует последней цифре учебного шифра студента и изображенной на рис. 3, изменяется по закону

«Напряжение на зажимах цепи, вариант которой соответствует последней цифре учебного шифра студента и изображенной на рис. 3, изменяется по закону»
  • Электроника, электротехника, радиотехника

Условие:

            Напряжение на зажимах цепи, вариант которой соответствует последней цифре учебного шифра студента и  изображенной на рис. 3, изменяется по закону

            Амплитудное значение напряжения Um, значения активных сопротивлений r1 и r2, индуктивностей катушек L1 и L2, емкостей конденсаторов С1 и С2 приведены в табл. 1.

Частота питающего напряжения f = 50 Гц.

Необходимо:

1. Определить показания приборов, указанных на схеме рис. 3.1.

2. Построить векторную диаграмму токов и напряжений.

3. Определить закон изменения тока в цепи.

4. Определить закон изменения напряжения между точками, к которым подключен вольтметр.

         5. Определить активную, реактивную и полную мощности источника, активную, реактивную и полную мощности приемников. Составить и оценить баланс мощностей. Рассчитать коэффициент мощности.

         6. Определить характер (индуктивность, емкость) и параметры элемента, который должен быть включен в электрическую цепь для того, чтобы в ней имел место резонанс напряжений.

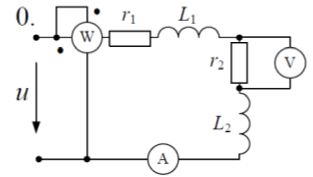

Рис.3.1. Заданная схема



Um=320В, r1=7 Ом, r2=5 Ом, L1=0,03 Гн, L2=0,04 Гн.

Решение:

Угловая частота равна:

Реактивные сопротивления элементов:

Полное сопротивление z последовательной цепи переменного тока:
