Условие задачи

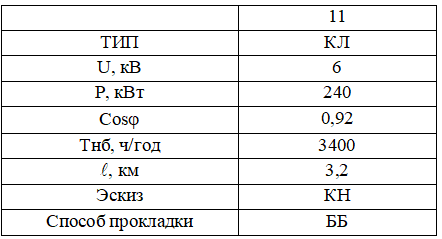

По трёхфазной линии напряжением U,кВ передаётся энергия к нагрузке, мощностью Р кВт. Длина линии l км указана в таблице. Допустимая потеря напряжения не должна превышать 5%. На воздушной линии применяются все типы опор: промежуточные П, угловые У, анкерные А, концевые К, ответвительные О и перекрёстные ПО. На кабельной линии установлены кабельные муфты для внутренней установки КВ, для наружной установки КН, соединительные муфты СМ.
Для кабельной линии необходимо:
1. Рассчитать сечение и выбрать кабель для заданного способа прокладки.
2. Выбрать концевые кабельные муфты: одну для внутренней, другую для наружной установки. Выбрать соединительную муфту кабельной линии. Изобразить муфту, указанную в таблице эскизно.
3. Описать как осуществляется соединение жил кабелей между собой, оконцевание кабелей, эскизно изобразить.
4. Выбрать гильзы для соединения жил и наконечники для оконцевания жил кабелей.
5. Описать порядок монтажа кабельной линии, какие необходимы механизмы, инструмент, приспособления для монтажа КЛ.
6. Составить инструкцию по эксплуатации кабельной линии.
Ответ
Определяем сечение провода по нагреву токами нормального режима по условию:
Сечение проводника составит 4,93 мм2
S=rl/R=0.0175*3200/0.232=4.93
Выбираем медный кабель с сечением проводника не менее 10 мм2.
Iдоп=210 А
21025,1 условие выполняется.
Каталожные данные для выбранного провода: r0= 0,595 Ом/км; x0= 0,297 Ом/км.
Так как задана потеря напряжения 5%, то рассчитанное сечение проверим по потеря...
