Для электрической схемы, изображенной на рис. 2-1 определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей.

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток Iи и напряжение Uи и имеет шкалу на aн делений.

Используя данные, определить токи ай1, ай2, ай3; напряжение на зажимах цепи У

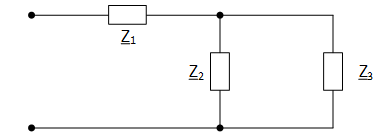

Задана электрическая цепь, схема которой определяется в соответствии с рисунком 8 и исходными данными, приведенными в таблице 2.Требуется определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений.
