Условие задачи

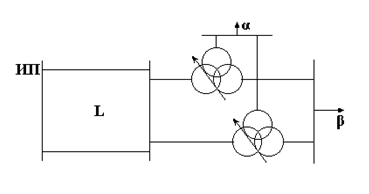

Потребители понизительной подстанции, на которой установлено n трехобмоточных трансформаторов (автотрансформаторов), получают электроэнергию по воздушной линии электропередачи (ЛЭП) длиной L. Среднегеометрическое расстояние между фазными проводами ЛЭП равно Д. Мощность потребителей подстанции на шинах СН и НН составляет соответственно α и β от установленной мощности трансформаторов (S уст. = n∙S ном тр.) и имеют одинаковые Т макс и cosφ . Число цепей ЛЭП равно количеству трансформаторов на подстанции.
Исходные данные: Uпит = 119 кВ
ТДТН – 63000/110/35/10
Марка провода 2АС-240/39
Д- 5,0 м
α= 0,35
β = 0,35
L= 80 км
Cosφ = 0.95
Расположение фазных проводов- горизонтальное.
Ответ
Дано: Uпит = 119 кВ
ТДТН 63000/110/35/10
Марка провода 2АС-240/39
Д- 5,0 м
= 0,35
= 0,35
L= 80 км
Cos = 0.95
Расположение фазных проводов- горизонтальное.

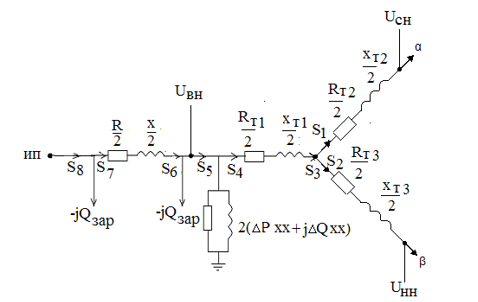

Схема замещения ЛЭП и трансформаторов.
По таблице 6.10...
