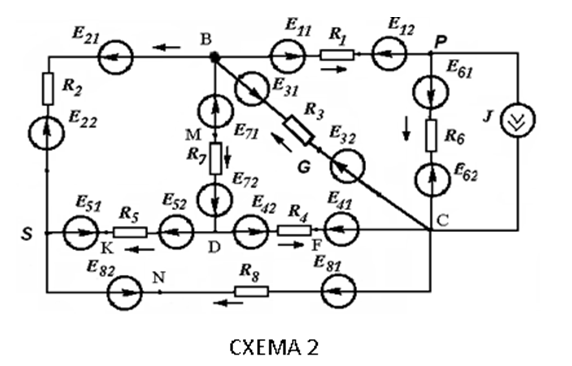

Условие задачи
1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов ( см. табл. 1, табл. 2, табл. 3).
2. Составить системы уравнений для расчёта тока во всех ветвях схемы по законам Кирхгофа.
3. Найти силу тока во всех ветвях схемы методом контурных токов (преобразовать источники токов в источники ЭДС).
4. Вернуться к исходной схеме, преобразовав полученный источник ЭДС в источник тока.
5. Найти силу тока во всех ветвях исходной схемы методом узловых потенциалов.
6. Результаты 4) и 5) заданий занести в таблицу и сравнить между собой.
7. Составить баланс мощностей в исходной схеме (с источником тока); вычислить отдельно суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).Сравнить полученные результаты.
8. Определить один из токов методом эквивалентного генератора (см. табл.1).
9. Начертить потенциальную диаграмму для указанного замкнутого контура (Направление обхода – по часовой стрелке).
Таблица 1

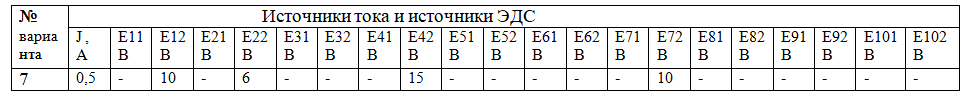

Таблица 2
Таблица 3
Ответ

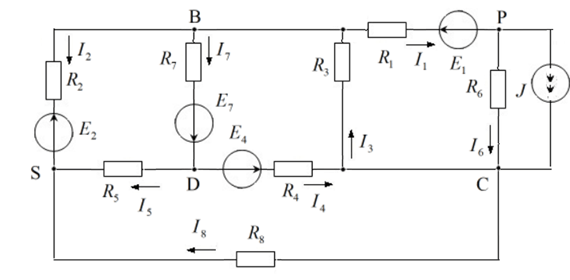

1. Расчетная схема. Данные для расчета.

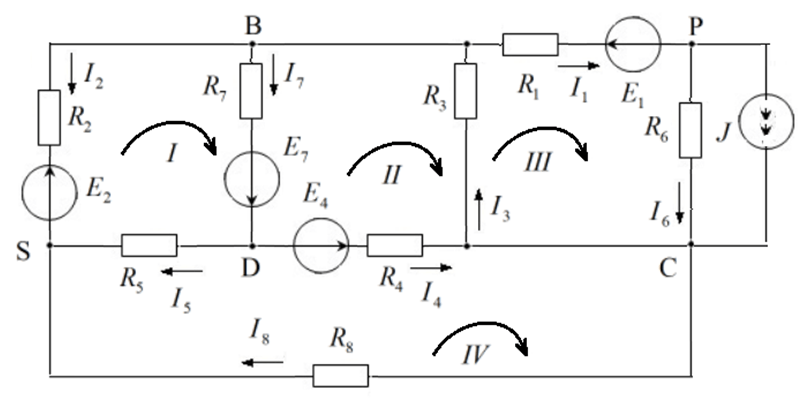

2. Законы Кирхгоффа.
Принимаем направления обхода контуров по часовой стрелке.
Схема содержит восемь ветвей, токи которых неизвестны. Необходимо составить восемь ...
