Условие задачи
1. В соответствии с таблицей установить элементы, отсутствующие в индивидуальном варианте задачи. Выписать значения базовых параметров элементов электрической цепи.
Нарисовать схему электрической цепи, исключив из общей схемы рисунка 1 элементы, отсутствующие в индивидуальном варианте.
Параметры сопротивлений и индуктивностей для заданного варианта задачи определятся на основании указанных в таблице значений базовых параметров и переводных коэффициентов:
2. Методом эквивалентных преобразований определить комплексные действующие значения токов ветвей электрической цепи.
3. Составить баланс активных и реактивных мощностей источника и приёмников электрической энергии.
4. Записать законы изменения во времени (мгновенные значения) токов ветвей цепи.
5. Для электрической цепи на комплексной плоскости построить в выбранных масштабах векторную диаграмму токов и топографическую векторную диаграмму напряжений.
Элементы цепи и переводные коэффициенты
Базовые параметры элементов цепи
Для заданного индивидуального варианта задачи схема электрической цепи имеет вид, показанный на рисунке 7 (отсутствующие элементы удалены из общей схемы)
Ответ

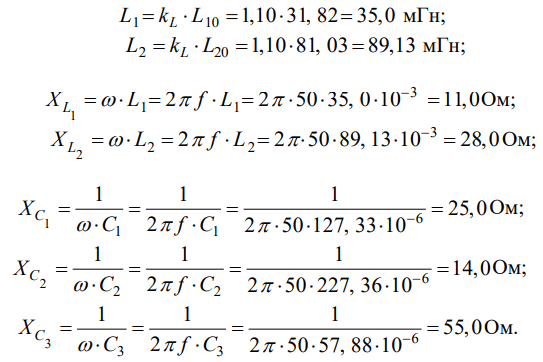

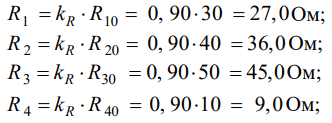

Активные и реактивные сопротивления элементов электрической цепи токам заданной частоты f = 50 Гц с учётом базовых значений и переводных коэффициентов для параметров определятся:
Комплексное действующе...
