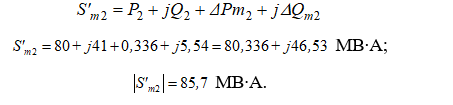

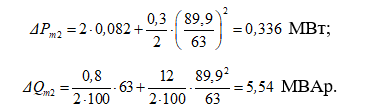

На ГПП установлено 2×ТРДЦН-63000/220, номинальные параметры трансформатора приведены в табл. 2, мощность нагрузки 89,9 МВА. Таблица 2 Номинальные параметры трансформатора ГПП

Начертить расчетную схему в соответствии с данными варианта. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа. Найти токи, пользуясь методом узлового напряжения.

Соединив определенные выходы триггеров счетчика (рис.1) со входами логического элемента 7И-НЕ создать счетчик с заданным коэффициентом деления.

Для электрической схемы, изображенной на рис. 1, по заданным параметрам: начертить расчетную схему; определить токи во всех ветвях цепи; определить напряжения на отдельных элементах.
