В электрической цепи постоянного тока, схема, метод анализа и параметры элементов которой заданы для каждого варианта в таблице, определить: токи в ветвях (их значения и фактическое положительное направление).
- Электроника, электротехника, радиотехника
Условие:
В электрической цепи постоянного тока, схема, метод анализа и параметры элементов которой заданы для каждого варианта в таблице, определить:
1. токи в ветвях (их значения и фактическое положительное направление);
2. показания вольтметра и ваттметра;
3. режимы работы источников ЭДС. Составить баланс мощностей.

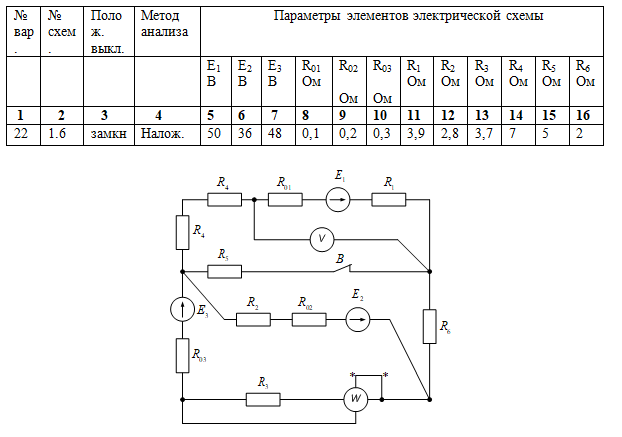

Рис.1 (Схема 1.6)
Решение:
1. Определим токи в ветвях методом наложения.
Для этого в цепи оставляем один из источников и определяем составляющие токов, вызванные этим источником. Затем оставляем в цепи другой источник и также определяем составляющие токов, вызванныедругим источником и т. д. Истинное значение токов будет равно алгебраической сумме всех составляющих, вызванных каждым источником отдельно. Для этого рассмотрим три цепи, каждая из которых содержит только один источник, причем сопротивление идеального источника напряжения равно нулю, а идеального источника тока бесконечности.
Рассмотрим цепь с источником нап...
