Условие задачи
Вольтметры, шкалы которых градуированы в среднеквадратических значениях, включенных в цепь переменного напряжения. Форма тока и значения напряжения Um сигналов А и Б указана в таблице 1.4. Определить показания трех вольтметров с учетом градуировки шкалы:
Вольтметра с двухполупериодным линейным детектором ВЗ-38. Вход у вольтметра закрытый;
Вольтметра с квадратичным детектором ВЗ-57. Вход у вольтметра закрытый;
Вольтметра магнитоэлектрической системы (прибор без преобразователя).

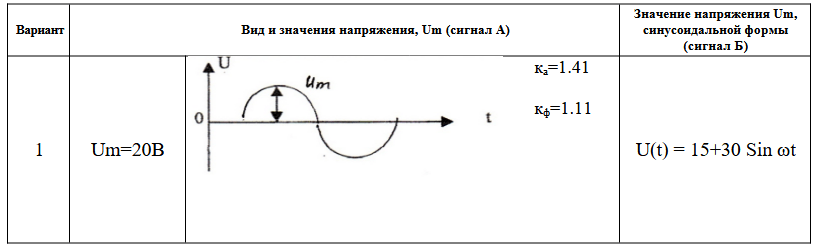

Таблица 1.4 – Исходные данные
Ответ
Рассматриваем измерение вольтметром с двухполупериодным линейным детектором В3-38. Он реагирует на средневыпрямленное напряжение сигнала. Наличие закрытого входа отсекает постоянную составляющую.
В случае синусоидального сигнала (сигнал А) его показания с учетом градуировки будут равны:
В случае синусоидального сигнала (сигнал Б) его показания с учетом градуировки будут равны:
