Условие задачи

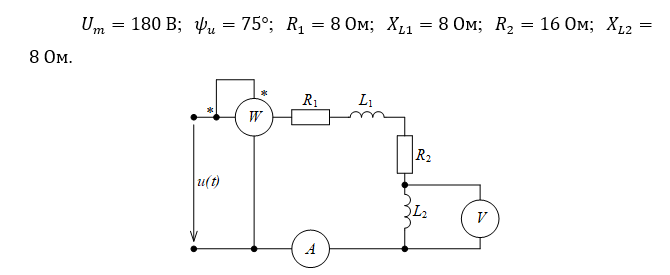

Задана схема электрической цепи синусоидального тока. Напряжение на зажимах цепи изменяется по закону:
Частота
. Требуется:
а) определить показания указанных на схеме приборов;
б) определить закон изменения тока в цепи;
в) определить закон изменения напряжения между точками, к которым подключен вольтметр;
г) определить активную, реактивную и полную мощности, потребляемые цепью;
д) построить векторную диаграмму напряжений на всех элементах цепи и показать на ней вектор тока.
Дано:
Ответ

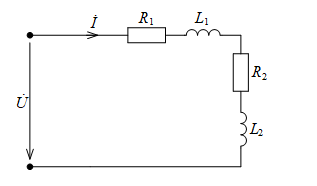

В соответствии с постановкой задачи определим показания приборов. Амперметр A покажет действующее значение тока цепи I. Вольтметр V покажет действующее значение напряжения на участке цепи с элементом L2. Ваттметр W покажет значение активной мощности P, потребляемой цепью. Для расчета изобразим схему цепи, исключив из нее приборы:
Действующее значение напряжения на входе цепи:
