При внезапном трехфазном коротком замыкании (КЗ) в точке К один исходной схемы № три определить периодическую составляющую тока в начальный момент времени

5 марта 2025
Электроника, электротехника, радиотехника

Условие:

При внезапном трехфазном коротком замыкании (КЗ) в точке К1 исходной схемы №3 определить периодическую составляющую тока в начальный момент времени – I_п0.

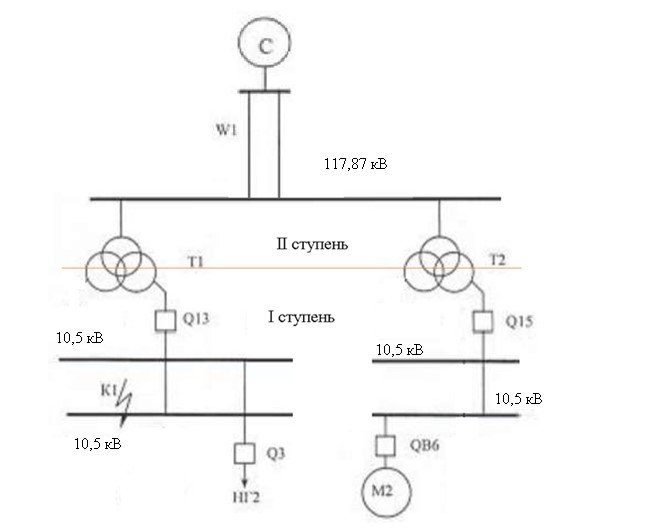

Рисунок 1 – Исходная схема

Параметры элементов:

Трансформаторы Т1, Т2: S_н=40 МВ∙А, U_вн/U_нн1/U_нн2=117,87/10,5/10,5 кВ, u_к=10,5%.

Нагрузка НГ2: S_н=22 МВ∙А.

Синхронный двигатель М2: Р_н=5 МВт, U_н=10 кВ, cosφ=0,8, r∙10^-3=5 о.е., I_п/I_н=10, Р₍₀₎/Р_н=0,8.

Система C: S_ном=8000 МВ∙А, x_с(ном) =1,1.

Линии электропередачи W1: L=50 км, х=0,32 Ом/км, r=0,06 Ом/км.

Решение:

Расчет тока короткого замыкания в именованных единицах

Составляем схему замещения рисунок 2.

При составлении схемы исходной схемы и схемы замещения учитываем положение выключателей. Элементы схемы с отключенными выключателями из схем исключаем. Нагрузка НГ2 из схемы замещения также исключается, так как она не создает подпитки током КЗ вследствие того, что подключена к другой секции низкого напряжения трансформатора Т1 и выключатель (Q12) на НН Т1 отключен, т.е. не создается цепь НГ2 НН1-НН2 точка КЗ.

Рассчитаем коэффициенты трансформации (ступень I основная)
