Для водопроводной сети, представленной на схеме, определить для каждого участка расчетные расхода, подобрать диаметры труб, подсчитать потери напора по длине.
- Гидравлика
Условие:

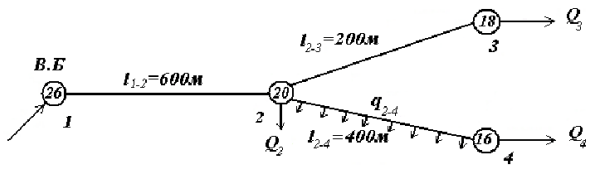

Для водопроводной сети, представленной на схеме, определить для каждого участка расчетные расхода, подобрать диаметры труб, подсчитать потери напора по длине. Также определить диктующую точку, наметить расчетную магистраль, по которой подсчитать высоту водонапорной башни. На схеме водопроводной сети указаны длины участков, высотное положение узлов в условных отметках (числа в кружках). Q3 и Q4 сосредоточенные расходы, q - удельные путевые расходы по участкам. При подборе диаметров труб принять допускаемые скорости в пределах 0,7-1,5 м/с. Трубы полиэтилен.
Исходные данные:
Q2=4л/с, Q3=12л/с, Q4=2л/с, L1-2=600м, L2-3=200м, L2-4=400м, q2-4=0,06л/с∙м, Нсв=12м
Решение:
1. Определим путевые расходы Qn 2-4, по формуле
где q заданный удельный путевой расход на участке; L длина участка.
2. Установим расчетные расходы воды для каждого участка сети, руководствуясь тем, что расчетный расход на участке равен сумме узловых расходов, расположенных за данным участком (по направлению движения воды).
