Условие задачи
К потребителям подается вода из резервуара А по длинному трубопроводу, состоящему из двух последовательно соединенных участков труб диаметрами d1 = 200 мм и d2 = 100 мм, длиной каждого участка L1 = 0,43 км и L2 = 0,19 км при напоре НА = 20,5 м. На участке АВ вода подается с непрерывной раздачей в количестве Qн.р. = 36 л/с, а по участку ВС проходит транзитный расход Qтр = 10 л/с. Определить отметку пьезометрической линии в конце второго участка (точка С), если трубопровод выполнен из «нормальных» труб?

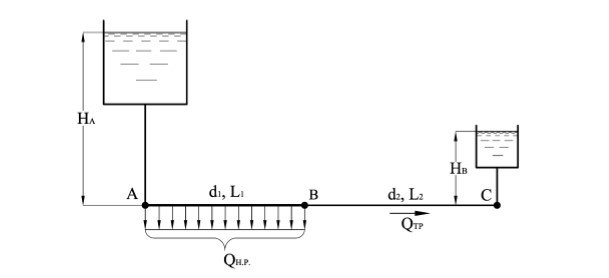

Рисунок 1 − Схема трубопровода
Ответ
Потери напора на участках трубопровода вычисляем по формуле:
где i-коэффициент скорости на участке i, который берется из таблиц по значению материала и скорости;
Аi-удельное сопротивления на участке i, которое берется из таблиц по значению материала и диаметру трубы, с2/м6.
Расход на участках:
Q2=Qтр=10 л/с
