Условие задачи

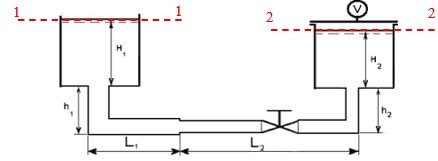

Керосин при 15°С подается из левого открытого бака в правый закрытый бак, давление в котором определяется вакуумметром V. Глубина керосина в баках составляет Н1 и Н2, соответственно. Заданы коэффициент гидравлических потерь вентиля ζвент, длины труб L1, L2, h1, h2, их диаметры D1, d2. Абсолютная эквивалентная шероховатость всех труб ΔЭ. Найти расход керосина в трубопроводе. Численные значения данных приведены в таблице.
Приложение 1
Значение коэффициентов местных сопротивлений а) поворот без скругления
в зависимости от угла поворота θ
б) кран в зависимости от степени его закрытия
в) простая плоская односторонняя задвижка в зависимости от соотношения
a/d.
г) обратный клапан с сеткой в зависимости от диаметра всасывающих труб
д) вход в трубу ζвх = 0,5
е) выход из трубы в резервуар больших размеров ζвых= 1,0
ж) внезапное сужение потока ζвн.суж. = 0,5(1 - S2/ S 1)
з) внезапное расширение потока ζвн.расш. = (S 2/ S 1 - 1)2
и) плавный поворот на θ = 90 ζпл.пов. = 0,1
к) крутой поворот на 90 в зависимости от диаметра трубпровода
л) запорная и регулирующая арматура
Ответ
1. Составим уравнение Бернулли.
(1)
где удельный вес воды, Н/м3;
- коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
z1 и z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
v1 и v2 скорости жидкости в сечениях 1 и 2, м/с;
hw - гидравлические потери между плоскостями 1 и 2, м.
Полагая режим движения турбулентным, принимаем = 1. Решаем задачу в избыточных давлениях. Се...
