Условие задачи

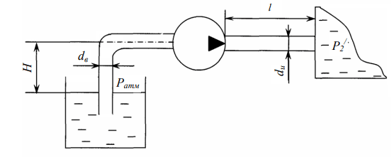

Определить напор, создаваемый радиально-поршневым насосом, имеющим рабочий объем V = 10 · 10-6 м3/об, частоту вращения вала n = 15 об/с, если диаметр всасывающего трубопровода dв = 24 мм, напорного dн = 14 мм, секундный массовый расход Qс, условная вязкость жидкости Е20 = 1,85, длина напорного трубопровода l = 10 м, давление на выходе трубопровода р2 = 8 МПа, высота всасывания Н = 0,2 м, плотность жидкости r = 900 кг/м3, температура масла t = 20 ℃.
Ответ
Подача насоса (принимаем объёмный кпд насоса о = 1):
Qн = V n = 1 10-5 15 = 1,5 10-4 м3/ с
Вязкость жидкости. Для перевода градуса Энглера в квадратный метр на секунду (м2/с) применяют эмпирическую формулу:
