Определить создаваемое давление насосом радиально-поршневого типа однократного действия, если длины труб шесть метров, восемь метров, диаметры труб двадцать миллиметров, частота вращения вала шестнадцать оборотов в секунду.

«Определить создаваемое давление насосом радиально-поршневого типа однократного действия, если длины труб шесть метров, восемь метров, диаметры труб двадцать миллиметров, частота вращения вала шестнадцать оборотов в секунду.»
  • Гидравлика

Условие:

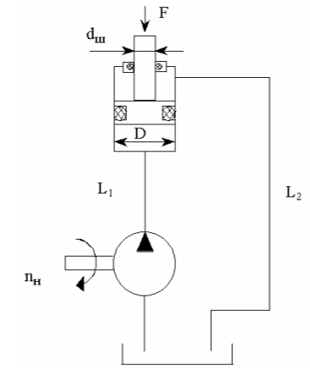

Определить создаваемое давление насосом радиально-поршневого типа однократного действия, если длины труб L1 = 6 м, L2 = 8 м, диаметры труб dт = 20 мм, частота вращения вала nн = 16 об/с. Сила на штоке F = 2 кН. Параметры насоса: число цилиндров z = 8, диаметр поршня d = 20 мм, величина эксцентриситета е = 30 мм, объемный КПД hо = 0,96. Поршень и шток уплотнены манжетами высотой h = 7 мм. Диаметр поршня гидроцилиндра D = 0,2 м, диаметр штока dш = 0,15 м. Потерями энергии на местных сопротивлениях пренебречь. Жидкость масло Индустриальное 20. Кинематическая вязкость масла ν = 20 · 10-6 м2/с. Плотность масла ρ = 850 кг/м3.

Решение:

Рабочий объём однорядного радиально поршневого гидронасоса:

qн = т d2 е z / 2 = 1 0,022 0,03 8 / 2 = 1,508 10-4 м3/ об

Действительная подача насоса:

Qн = qн п о = 1,508 10-4 16 0,96 = 0,00232 м3/ с

Определим режим течения жидкости в нагнетающем трубопроводе:
