Определить высоту водонапорной башни Нвб, обеспечивающую подачу воды к пожарному гидранту в точке D и свободный напор Hсв = 10 м по трубопроводу АВСD, при условии, что длина участков трубопровода и их диаметры составляют: АВ- l1

«Определить высоту водонапорной башни Нвб, обеспечивающую подачу воды к пожарному гидранту в точке D и свободный напор Hсв = 10 м по трубопроводу АВСD, при условии, что длина участков трубопровода и их диаметры составляют: АВ- l1»
  • Гидравлика

Условие:

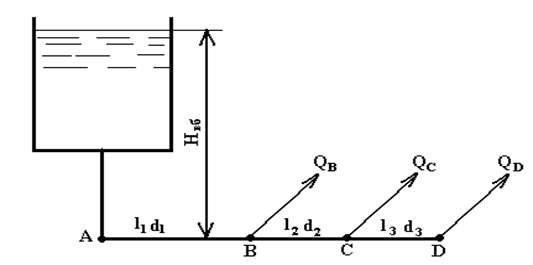

Определить высоту водонапорной башни  Нвб, обеспечивающую подачу воды к пожарному гидранту в точке D и свободный   напор   Hсв = 10 м по трубопроводу АВСD, при условии, что длина участков трубопровода и их диаметры составляют: АВ- l1  ,d1: ВС - l2, , d2: CD - l3  ,d3. Qв, Qс , QD сосредоточенные расходы. Трубы чугунные. Местность горизонтальная.

Исходные данные: d1 = 300 мм, d2 = 250 мм,

d3 = 200 мм, l1 = 300 м, l2 = 400 м,

l3 = 200 м, Q1 = 20 л/с, Q2 = 15 л/с,

Q3 = 14 л/с, Hсв = 10 м

Решение:

Высота водонапорной башни определяется из выражения

Hвв = hc + Hсв ,

где hc - потери напора в трубопроводе, м; Hсв - свободный напор, м.

hc= hAB + hBC + hCD

Потери напора на участке трубопровода

h= SQ2

Гидравлическое сопротивление трубопровода длиной l:

S= Al,

где А- удельное сопротивление, характеризующее потерю напора на единицу длины трубы , выбираем по справочной таблице.

Определим расходы на участках трубопровода:

Участок СD: QСD = Q3 = 14 л/с:

участок ВС: QВС = QС...
