Рассчитать тупиковый водопровод, обслуживающий населенный пункт Схема водопровода показана на рис. 1., график суточного водопотребления на рис. 2. Необходимо определить: расчетные расходы на участках водопровода, диаметр трубопроводов и общие потери напора по участкам, необходимую высоту водонапорной башни; используя кривую суммарного водопотребления и прямую суммарной подачи водонапорной станции, определить регулирующую емкость бака водонапорной башни, выбрать типовой проект башни; определить необходимые подачу и напор погружного насоса, подающего воду в систему и выбрать марку насоса. Для расчета потерь напора по длине в трубах на участках водопровода необходимо воспользоваться данными таблиц Ф.А. Шевелева. Рассчитывая трубопроводы, принять местные потери напора составляющими 10% от потерь напора по длине. При определении необходимого объема бака водонапорной башни пожарный и аварийный запас принять равными каждый по 10 % от регулирующего объема бака. Высоту бака водонапорной башни принять HР = 3 м. Другие показатели, необходимые для расчета, взять из приводимых рисунков и таблиц.

Рисунок 1 − Схема водопровода

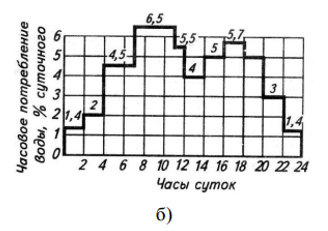

Рисунок 2 − График суточного потребления

Исходные данные:

Максимальное суточное водопотребление,      Qсут = 160 м³/сут

Таблица 1 − Распределение пикового часового расхода по узлам трубопровода:

Путевой расход,                                                                 q = 0,002 л/(с·м)
Минимальный свободный напор,                                    Нсв = 8 м
Материал труб:                                                                   асбестоцемент
Время непрерывной работы погружного насоса:          с 7 до 18
Заглубление насоса под динамический уровень,           Hнд = 2 м
Расстояние до динамического уровня воды в скважине   Hд = 30 м
