Вал гидродвигателя Д, рабочий объем которого V ноль, нагружен крутящим моментом Мк. К двигателю подводится поток рабочей жидкости – масло Ж, температура которого

«Вал гидродвигателя Д, рабочий объем которого V ноль, нагружен крутящим моментом Мк. К двигателю подводится поток рабочей жидкости – масло Ж, температура которого»
  • Гидравлика

Условие:

Имеется вал гидродвигателя Д, рабочий объем которого V0, нагружен крутящим моментом Мк. К двигателю подводится поток рабочей жидкости – масло Ж, температура которого 60°С, с расходом Q. К.п.д. гидродвигателя: объемный ηоб = 0,96, гидромеханический ηгм.

Определить частоту вращения вала гидродвигателя и показание манометра М, установленного непосредственно перед двигателем, если потери давления в обратном клапане Коб составляет  Длина сливной линии равна lc, а диаметр dс. Эквивалентная шероховатость

Рисунок 1  − Схема к задаче

Исходные данные: Вариант 3

Масло АМГ-10; Q = 22 л/мин ; V0 = 40 см3 ; Mk = 40 Н·м ; ηгм = 0,87; lc = 3,3 м; dc = 13 мм.

Решение:

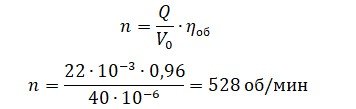

Частоту вращения гидродвигателя определим по формуле:

Определим показание манометра. Давление, создаваемое перед электродвигателем затрачивается на перепад давления в гидродвигателе pдв, потери давления в обратном клапане pоб, потери давления в сливной линии pc :
