Щит, перекрывающий канал, расположен под углом α к горизонту и закреплен шарнирно к опоре над водой. Определить усилие Т, которое необходимо приложить к тросу для открывания щита, b, глубина воды перед щитом H1, после щита Н2

«Щит, перекрывающий канал, расположен под углом α к горизонту и закреплен шарнирно к опоре над водой. Определить усилие Т, которое необходимо приложить к тросу для открывания щита, b, глубина воды перед щитом H1, после щита Н2»
  • Гидравлика

Условие:

Щит, перекрывающий канал, расположен под углом α к горизонту и закреплен шарнирно к опоре над водой. Определить усилие Т, которое необходимо приложить к тросу для открывания щита, b, глубина воды перед щитом H1, после щита Н2. Шарнир расположен над высоким уровнем воды на расстоянии Н3. Весом щита и трением в шарнире можно пренебречь.

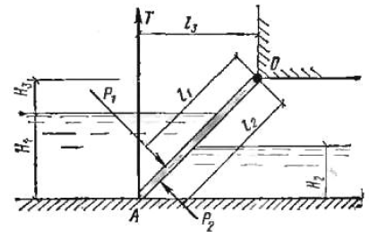

Рисунок 1

Исходные данные:

α = 30°, b = 1,5 м,  Н1 = 3, Н2 = 1, Н3 = 1 Остальные параметры прежние.

Решение:

Покажем точку приложения и направление действия силы гидростатического давления на чертеже (Рис.1).

Силу гидростатического давления на щит вычисляем по формуле:

(1)

где = 1000 кг/м3 плотность воды;

g = 9,81 м/с2 ускорение свободного падения.

hc - погружение центра тяжести смоченной поверхности щита, м;

S - площадь смоченной поверхности щита, м2.

Погружение центра тяжести смоченной поверхности щита:

...
