Условие задачи
Выполните работу на тему: Определение коэффициентов гидравлического трения трубопровода и коэффициентов местных потерь напора.
Определите опытным путем коэффициенты гидравлического трения и коэффициенты местных потерь для различных гидравлических сопротивлений при заданном значении расхода.
Сопоставьте экспериментально полученные значения коэффициентов с вычисленными по формулам или справочными значениями.

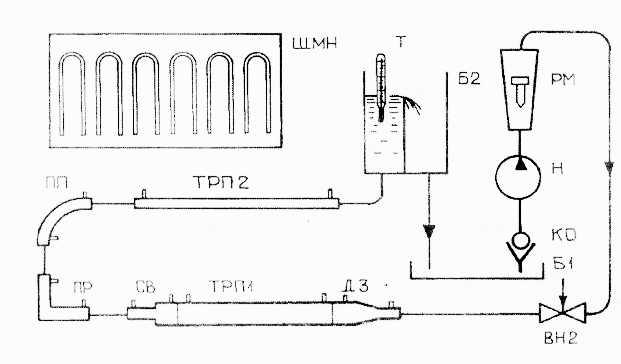

Схема установки
Описание лабораторной установки
Работа выполняется на комбинированном лабораторном стенде с использованием контура, включающего расходно-приемный резервуар Б1, обратный клапан КО, насос Н, ротаметр РМ, вентиль ВН2, блок моделей гидравлических сопротивлений (участки прямых труб ТРП1 и ТРП2, диффузор ДЗ, внезапное сужение СВ, резкий ПР и плавный ПП повороты) и подпорный бак Б2. Начальное и конечное сечение каждого гидравлического сопротивления соединены с дифференциальными манометрами, расположенными на сб щем щите ЩМН. Вода из резервуара Б1 подается насосом Н в опытный участок трубопровода и далее попадает в подпорный бак Б2, где в течение всего опыта поддерживается постоянный уровень с помощью холостого слива. Из подпорного бака вода через сливную трубу сбрасывается в расходно-приемный резервуар Б1. Расход воды регулируется вентилем ВН2, а измеряется ротаметром РМ. Для измерения температуры воды в подпорном баке Б2 установлен термометр Т.

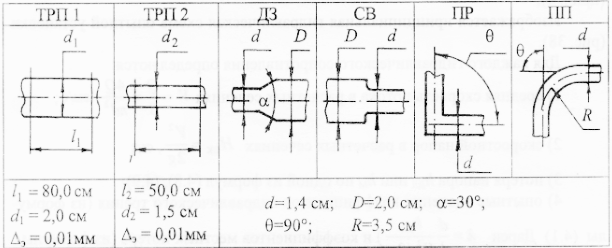

Геометрические параметры гидравлических сопротивлений приведены в таблице.
Ответ
Измеренные и вычисленные величины
Температура воды t=20С;
Показание ротаметра n;
Кинематической коэффициент вязкости =0,01 см2/с;
Объемный, расход (по графику) Q = 216л/с.

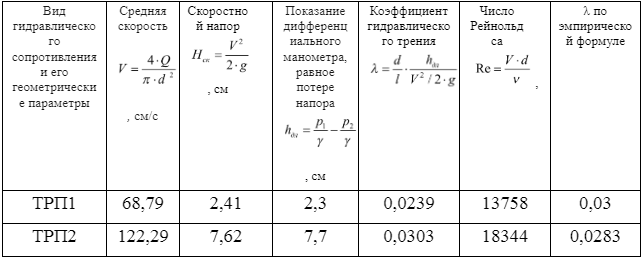

Определение коэффициента трения прямой трубы
Расчет для ТРП1:
