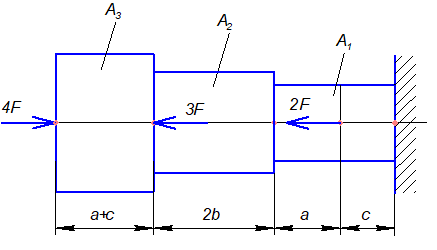

Для стального ступенчатого стержня требуется:

1. Определить продольные силы по его длине и построить эпюру продольных сил.

2. Определить нормальные напряжения в поперечных сечениях и построить эпюру нормальных напряжений.

3. Определить перемещения сечений стержня и построить эпюру перемещений.

4. Проверить прочность стержня.

Исходные данные:

а = 0,6 м; b = 1,4 м; c = 0,8 м; F = 12 кH; А1 = 4 cм2; А2 = 7 cм2; А3 = 11 cм2; Е = 2∙105 МПа; [σ] = 160 МПа

Решение:

Дано:

а = 0,6 м;

b = 1,4 м;

c = 0,8 м;

F = 12 кH;

А1 = 4 cм2;

А2 = 7 cм2;

А3 = 11 cм2;

Е = 2∙105 МПа;

[] = 160 МПа

1. Разбиваем брус на участки. Определяем продольную силу по участкам.

N1 = 4F = 48 кH

N2 = 4F + 3F = F = 12 кН

N3 = 4F + 3F = F = 12 кН

N4 = 4F + 3F + 2F = F = 12 кН

Строим эпюру продольных сил.

2. Определим нормальные напряжения на участках.
