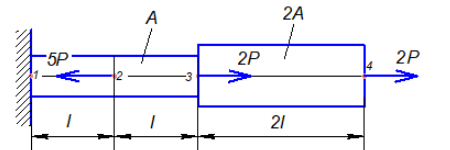

Для заданного стального бруса построить эпюры нормальных сил, напряжений и перемещений. Проверить прочность бруса и скорректировать его конфигурацию.

Дано: стойка, изготовлена из двутавра ГОСТ 8239-89 длиной l=2,5 м, находится под действием сжимающей силы F=90 кН (рис. 6.1). Материал стойки – сталь 3: σТ=200 МПа; Е =2·105 МПа

Подобрать размеры b и h этих сечений при максимальном напряжении σmax=120 МПа. Сравнить площади сечений в процентах по отношению к наименьшей площади. Принять b/h=0,75.

Составить аналитические выражения изменения изгибающего момента Мх и поперечной силы Qy на всех участках балок. Построить эпюры изгибающих моментов и поперечных сил, указав значения ординат во всех характерных сечениях участков балок.
