Вал круглого поперечного сечения нагружен системой внешних скручивающих моментов. Для заданного вала построить эпюру крутящих моментов, подобрать диаметр вала из условия прочности и жесткости и определить углы поворота характерных сечений.

Вал круглого поперечного сечения нагружен системой внешних скручивающих моментов.

Для заданного вала построить эпюру крутящих моментов, подобрать диаметр вала из условия прочности и жесткости и определить углы поворота характерных сечений.

• G = 8∙10⁴ МПа.
• внешние скручивающие моменты 𝑀₁ = 0,8 кНм, 𝑀₂ = 1,6 кНм, 𝑀₃ – нет, 𝑀₄ = 1,2 кНм, 𝑀₅ = 1 кНм;
• длины участков вала соответственно: a = 0,8 м, b = 0,6 м, c = 0,7 м;
• допускаемое напряжение 𝜏 = 50 МПа;
• допускаемый угол закручивания 𝜃 = 0,3 град/м;

Рисунок 1 – Схема к задаче

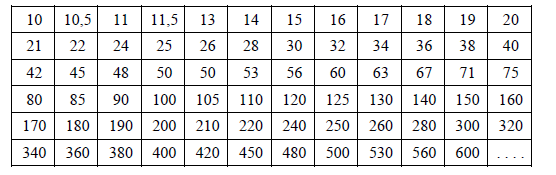

Таблица 1 – Ряд стандартных значений диаметров (СТ СЭВ 514 – 77)
