Для заданной кинематической цепи манипулятора рис.1.8, определить количество свобод движения, пространственную (общую) и базовую маневренность, на основании которых сделать выводы о работоспособности предлагаемой схемы и, если это необходимо, предложить способы ее усовершенствования.

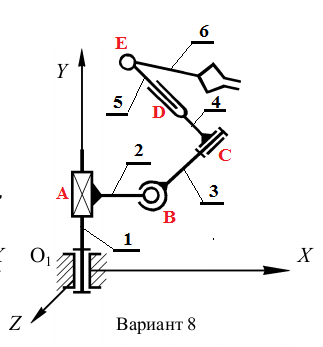

Рисунок 1.8. Кинематическая цепь манипулятора
Выходное звено 6 (схват), которое со стойкой 0 не образует кинематических пар, следовательно, схема рассматриваемого механизма является незамкнутой пространственной кинематической цепью. Подвижность (число степеней свободы) определяется по формуле СомоваМалышева для пространственных механизмов:
W = 6n -5p5 - 4p4 - 3p3 - 2p2 - p1, (1), здесь n число подвижных звеньев, кинематические пары: р5 5 класса, р4 4 класса, р3 3 класса, р2 2 класса и р1 1 класса.
Для определения значений коэффициентов p1, p2, p3, p4 и p5 выявим все кинематические пары, входящие в состав схемы механизма промышленного ...
