Условие задачи
Выполнить лабораторную работу:
Исследование однофазной двухполупериодной мостовой схемы выпрямления.
Цель работы:
Исследование внешней характеристики выпрямителя, снятие осциллограмм напряжений на элементах схемы выпрямителя, определение коэффициентов пульсации и сглаживания при включении различной нагрузки на выход выпрямителя.
Оборудование и принадлежности:
Лабораторный стенд, макет схемы выпрямителя, осциллограф, цифровой вольтметр, амперметр, набор резисторов, конденсаторов, индуктивностей, провода, перемычки.
Порядок выполнения работы:
1. Отключить стенд тумблером СЕТЬ.
2. В соответствии со схемой (рисунок 1) электрической принципиальной произвести монтаж электросхемы:

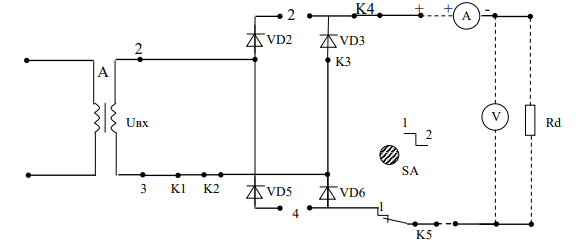

Рисунок 1
а) Подключить вторичное напряжение фазы А к точкам 2,3.
б) Закоротить проводом точки К1 – К3.
в) Закоротить точки 2 и 4.
г) Отжать кнопку SA в положение 1.
д) Соединить проводами выход выпрямителя К4(+) и К5(-) с наборным полем.
е) Подключить к наборному полю амперметр для измерения Id (положение переключателя 25 мА).
ж)Подключить цифровой вольтметр для измерения Ud и Uог на 100 В.
з) Подключить блок переменного сопротивления.
и) Включить осциллограф и, манипулируя регуляторами, добиться изображения прямой линии.
3. Снять внешнюю характеристику выпрямителя Ud = f (Id) при различных нагрузках на выходе выпрямителя.
3.1. Активная нагрузка Rd. Данные измерений занести в таблицу № 1.

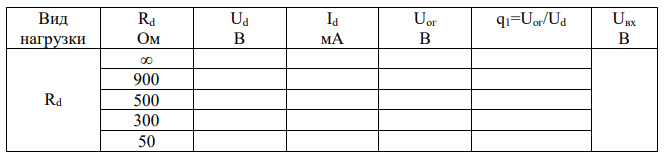

Таблица №1
3.2. Зарисовать осциллограммы при Rd = 500 Ом:
а) Напряжение Uвх .
б) Выпрямленного напряжения (подключить осциллограф к точкам выхода выпрямителя К4, К5)
в) Напряжение на вентиле (К4, К2).
3.3.
а) Нагрузка Rd и Сф. Результаты измерений занести в таблицу № 2.
б) Нагрузка Rd и Lф. Результаты измерений занести в таблицу № 2.
в) Нагрузка Rd и СфLф. Результаты измерений занести в таблицу № 2.

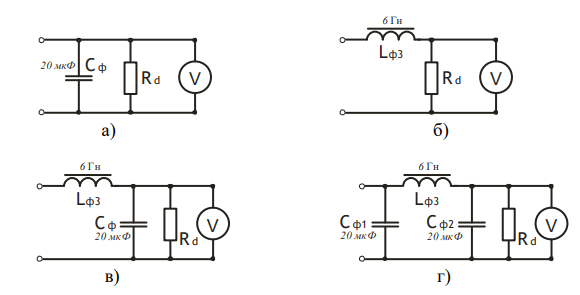

г) Нагрузка Rd и Сф1LфCф2. Результаты измерений занести в таблицу № 2.
Зарисовать осциллограммы выпрямленного напряжения при Rd=500 Ом для данных видов нагрузки.

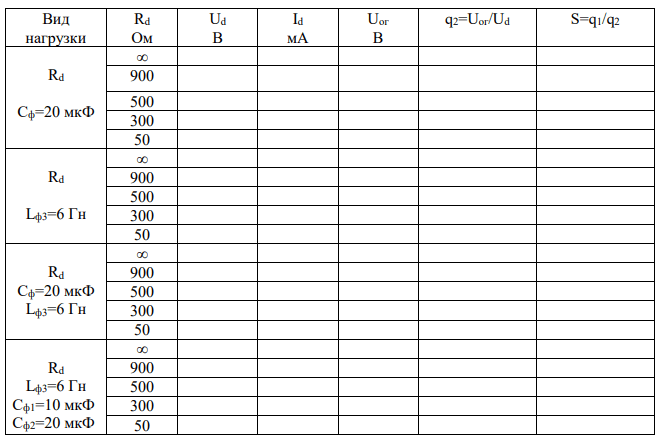

Таблица №2
Обработка результатов измерений:
1. По данным таблиц № 1 и 2 рассчитать коэффициенты пульсации q1 и q2, коэффициент сглаживания S. Результаты расчета занести в таблицы № 1 и 2.
2. Построить внешние характеристики для всех видов нагрузки на одном графике.
3. Нарисовать временные диаграммы Uвх = f (ωt), Uоб = f (ωt), Ud = f (ωt).
4. Сделать выводы по исследуемой схеме выпрямления.
5. Привести справочные данные на диод КД213А.
Ответ

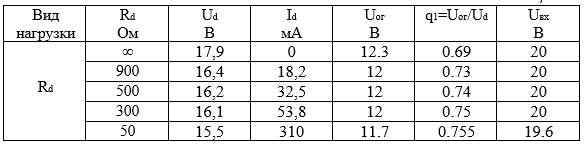

Таблица №1
Нарисовать временные диаграммы Uвх = f (t), Uоб = f (t), Ud = f (t).

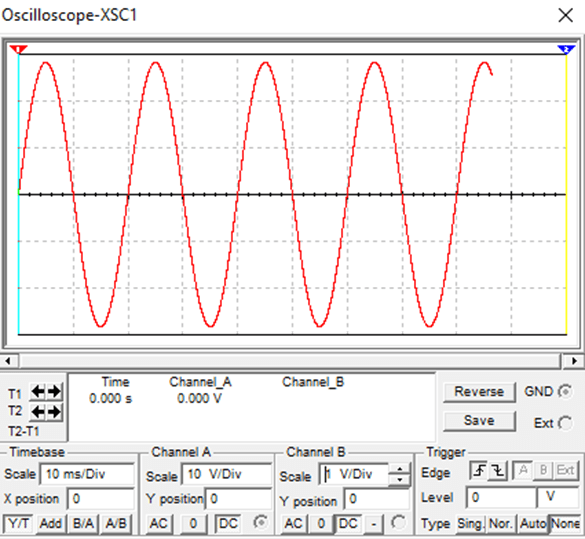

а) Напряжение Uвх=20 В .
б) Выпрямленного напряжения (подключить осциллограф к точкамвыхода выпрямителя К4, К5)
