Условие:
Составление функциональной схемы.
Имеется принципиальная схема генератора синусоидальных сигналов с мостом Вина. По ней нужно составить функциональную схему.

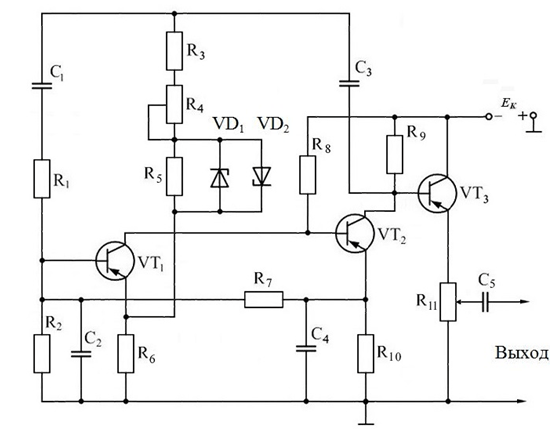

Рис.1.Принципиальная электрическая схема цепи
Решение:
Исходя из имеющейся схемы, опишем ее работу. Данная схема представляет собой RC- генератор с мостом Вина. На транзисторах VТ1 и VТ2 собран двухкаскадный усилитель с непосредственной связью между каскадами. Цепь обратной связи поступает с коллекторной нагрузки транзистора VТ2 через разделительный конденсатор С3 на мост Вина, образованный последовательной цепью C1, R1 и параллельной цеп...
