Условие задачи

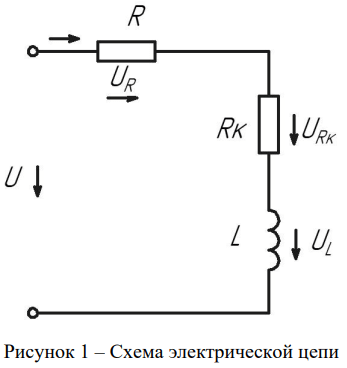

Последовательно с реостатом, (рисунок 1), имеющим сопротивление R, включена катушка, параметры которой Rк и L. Действующее значение напряжения источника U, частота f. Определить ток в цепи, напряжения на реостате и катушке, разность фаз между напряжением источника и током. Вычислить активную, реактивную и полную мощности цепи. Построить векторную диаграмму.
Ответ
1. Рассчитываем индуктивное сопротивление катушки на частоте f = 50 Гц.
2. Рассчитываем сопротивления цепи.
Активное сопротивление цепи: R0 = R + RK = 25 + 5,5 = 30,5 Ом.
Реактивное сопротивление цепи: X0 = XL = 11,31 Ом.
Полное сопротивление цепи:
