Условие задачи
Задан частотный модулятор на варикапе. Ёмкость варикапа , подключенного параллельно емкости резонансного контура частотно-модулируемого генератора, линейно зависит от напряжения смещения:
1.
2. Емкость контура генератора равна: С = 100 пф, индуктивность L = 100 мкГн.
3. - амплитуда ЧМ колебания на выходе модулятора.
4. F = 5 кГц – частота модулирующего сигнала.
Необходимо:
1. Изобразить принципиальную схему частотного модулятора на варикапе.
2. Рассчитать резонансную частоту контура в Гц.
3. Рассчитать и построить характеристику варикапа .
4. Рассчитать статическую модуляционную характеристику (СМХ) частотного модулятора
5. Определить линейный рабочий участок на СМХ и выбрать рабочую точку.
6. Определить амплитуду модулирующего напряжения, обеспечивающего неискажённую модуляцию.
7. Определить индекс частотной модуляции
8. Записать аналитическое выражение для ЧМ-сигнала.
9. Вычислить спектр ЧМ-сигнала в пределах полосы частот и определить ширину спектра ЧМ-сигнала.
Ответ
Принципиальная схема частотного модулятора на варикапе изображена на рис.4.

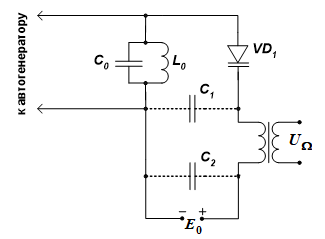

Рис. 5. Принципиальная схема частотного модулятора на варикапе
1. Зададим напряжение смещения в интервале:
с шагом 0,2В.
E1=1 B,...
