Условие задачи

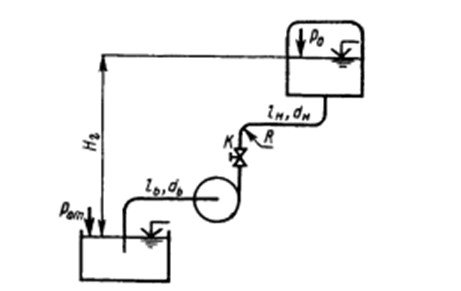

Центробежный насос, характеристика которого задана, подает воду на геомет-рическую высоту Hг = 5,5 м. Температура подаваемой воды T = 20°C. Трубы всасывания и нагнетания соответственно имеют диаметр dв = 40 мм и dн = 32 мм, а длину lв = 10 м и lн = 30 м. Эквивалентная шероховатость ∆э = 0,06 мм. Избыточное давление в нагнетательном резервуаре в процессе работы насоса остается постоянным и равно р0 = 0. При построении характеристики насосной установки из местных гидравлических сопротивлений учесть плавные повороты труб с радиусами R = 2d, сопротивление задвижки с коэффициентом местного сопротивления ζз = 0,75 и вход в резервуар.
Найти рабочую точку при работе насоса на сеть. Определить, как изменяются напор и мощность насоса при уменьшении задвижкой подачи воды на 20%.
Ответ
Составим расходные характеристики участков трубопровода по формуле Вейсбаха - Дарси, предполагая наличие турбулентного режима течения.
Универсальной формулой для определения при турбулентном режиме, является формула Альтшуля, однако при неизвестных значениях числа Рейнольдса можно предварительно воспользоваться её сокращённым вариантом - формулой Шифринсона, применяемой для зоны автомодельности (н...
