решение задачи на тему:

Из открытого резервуара по короткому стальному трубопроводу постоянного поперечного сечения d_1 и длиной l_1 который заканчивается соплом диаметром d_c=0,5d_1, вытекает вода при t°= +30° С в атмосферу. Истечение происходит под напором H_1.

Дата добавления: 03.07.2024

Условие задачи

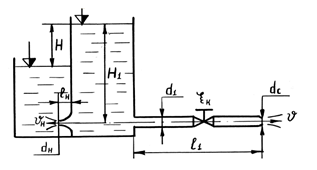

Из открытого резервуара по короткому стальному трубопроводу постоянного поперечного сечения d1 и длиной l1 который заканчивается соплом диаметром dc=0,5d1, вытекает вода при t°= +30° С в атмосферу. Истечение происходит под напором H1. Коэффициент сопротивления крана принять равным ξК = 2,5. С другой стороны к резервуару подсоединен коноидальный насадок диаметром выходного сопла dH и длиной lH=5dH.

Определить:

1. Скорость истечения из сопла υc и расход воды по короткому трубопроводу Q.

2. Расход воды через затопленный коноидальный насадок при разности уровней в резервуарах H, если коэффициент расхода насадка μ=0,97.

3. Сравнить расход воды через насадок с расходом через отверстие в тонкой стенке того же диаметра. Коэффициент расхода для отверстия μ=0,62.

Дано:

d1 = 100 мм = 0,1 м, l1 = 3 м,

dн = 80 мм = 0,08 м, Н = 2 м,

Н1= 4 м, μн = 0,97, ζк = 2,5,

dc = 0,5 d1 = 0,05 м

Qс  = ?  Qн  = ?

Ответ

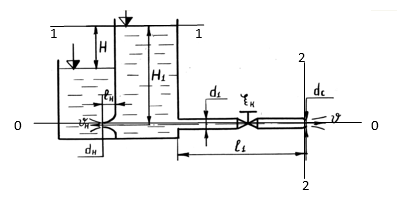

Составим расчетную схему:

Уравнение Бернулли в общем виде запишется:

z - высота центра тяжести сечения 1-1 над плоскостью сравнения (ось трубопровода), м;

p/ - пьезометрическая высота, м;

2/g - скоростная...
