Определить напор, который должен развивать насос, чтобы обеспечить подачу воды в заводские цехи, расположенные на горизонтальной площадке (рис.20). В цех N1 необходимо подать расход

22 января 2025
Гидравлика

Условие:

Определить напор, который должен развивать насос, чтобы обеспечить подачу воды в заводские цехи, расположенные на горизонтальной площадке (рис.20). В цех N1 необходимо подать расход Q_A=6 л/с, в цех N2- расход Q_B=8 л/с, в цех N3 –расход Q_C=10 л/с в цех N4 –расход Q_D=7 л/с. Длина каждого участка ℓ, диаметр трубы d и эквивалентная абсолютная шероховатость стенок kэ соответственно равны:
ℓ1 = 480м; d₁ = 250мм; К_э1 = 0,5мм;
ℓ2 = 590м; d₂ = 225мм; К_э2 = 0,2мм;
ℓ3 = 390м; d₃ = 150мм; К_э3 = 1мм;
ℓ4 = 540м; d₄ = 125мм; К_э4 = 0,5мм.
Местными потерями напора пренебречь.

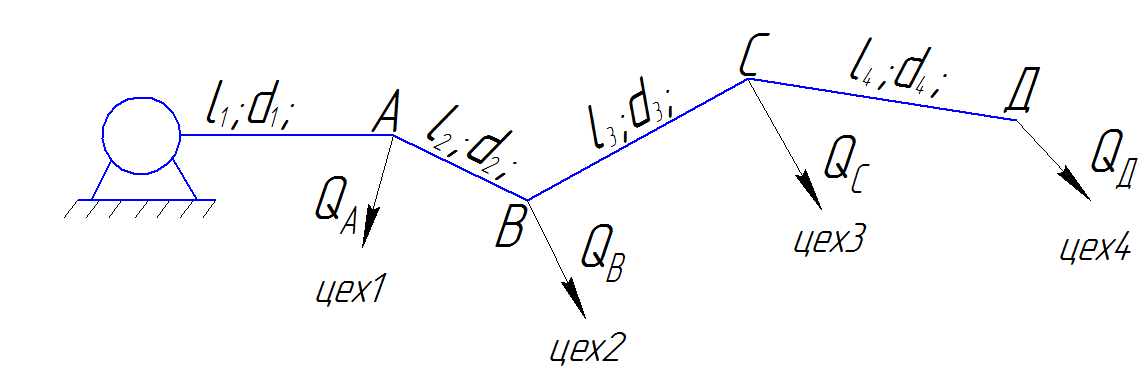

Рис.20

Решение:

Дано: Q_А =610^-3 м³/с; Q_B =810^-3 м³/с; Q_C =1010^-3 м³/с; Q_D = 710^-3 м³/с;
ℓ₁ = 480 м; d₁ = 25010^-3 м; К_э1 = 0,510^-3 м;
ℓ₂ = 590 м; d₂ = 22510^-3 м; К_э2 = 0,210^-3 м;
ℓ₃ = 390 м; d₃ = 15010^-3 м; К_э3 = 110^-3 м;
ℓ₄ = 540 м; d₄ = 12510^-3 м; К_э4 = 0,510^-3 м.
Найти: H.
