На рисунках 1 и 2 показаны расчетные схемы. На них изображены плоские прямоугольные поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов равна b.

«На рисунках 1 и 2 показаны расчетные схемы. На них изображены плоские прямоугольные поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов равна b.»
  • Гидравлика

Условие:

На рисунках 1 и 2 показаны расчетные схемы. На них изображены плоские прямоугольные поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов равна b.

Таблица 1 – Исходные расчётные данные варианта №12

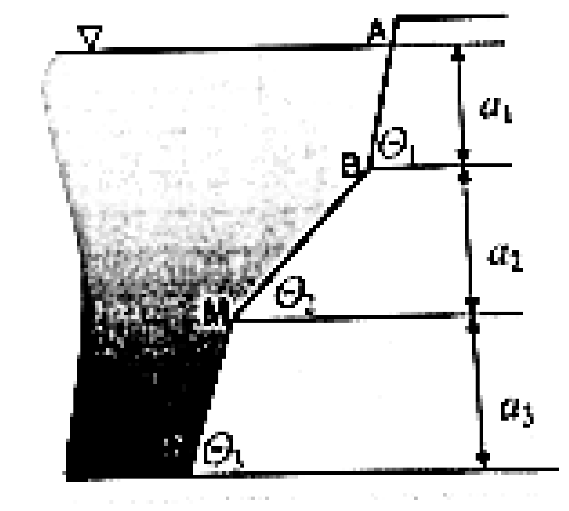

Рисунок 1 – Исходные расчетные данные схемы № 1 (варианта №12)

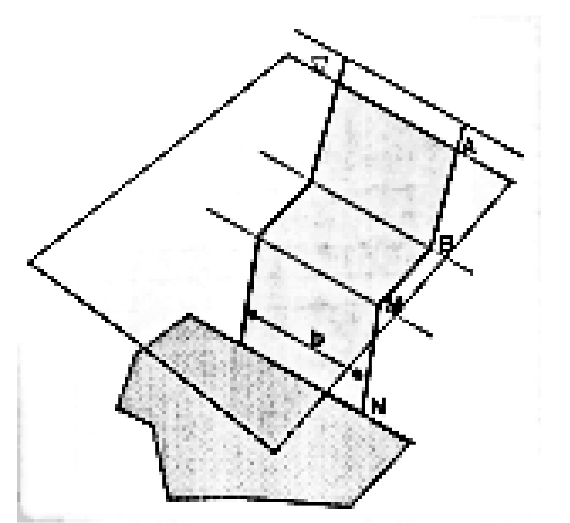

Рисунок 2 – Исходные расчетные данные схемы № 2 (варианта №12)

Пользуясь расчетной схемой и исходными данными (Таблица 1, вариант 12) необходимо:

1. Определить абсолютное и избыточное давление в точке, указанной в исходных данных (точке М).

2. Построить эпюры избыточного давления, действующего на каждую плоскую поверхность (на одном чертеже и в одном масштабе).

3. Определить силу избыточного давления на часть смоченной поверхности, указанную в исходных данных (поверхность АВ). Требуется найти значение силы, сначала аналитическим способом, а затем проверить значение силы графоаналитическим способом.

4. Найти центр давления на смоченную поверхность, указанную исходных данных (поверхность АВ).

Решение:

1. Определить абсолютное и избыточное давление в точке М:

Гидростатическое давление р представляет собой предел отношения силы гидростатического давления Р к площади её действия w при стремлении w к нулю:

(1)

где w величина некоторой площади внутри жидкости или на ее поверхности;

Р сила давления жидкости на эту площадь.

Рассматривая жидкости, находящейся под действием только одной объемной силы сил...
