Условие задачи
На городской сети связи (ГСС) «m» цифровых станций емкостью от 15000 до 40000 номеров. Тип и расположение станций:
Число опорно-транзитных станций (ОПТС) на ГСС - Nоптс = 2.
На ГСС имеются цифровой узел спецслужб (УСС), расположенный на одной из цифровых станций и ЗТУ (зоновый транзитный узел) типа EWSD.
Нумерация на сети – шестизначная.
Интенсивность нагрузки к УСС принимается равной 2% от общей возникающей нагрузки.
Доля абонентов, имеющих телефонный аппарат с тональным набором (DTMF) - kDTMF = 0,07 (только для цифровых станций) .
Нагрузка на ЗСЛ от одного абонента aзсл =0.002 Эрл.
Нагрузка на СЛМ для одного абонента aслм =0,0015 Эрл.
Средняя интенсивность исходящей нагрузки на одну абонентскую линию:
- aк = 0,03 Эрл (квартирный сектор);
- aнх = 0,07 Эрл (народно-хозяйственный сектор)- для «делового» района;
- aнх = 0,03 Эрл (народно-хозяйственный сектор)- для «спального» района;
- aISDN =0,25 Эрл (для одного абонента ЦСИС).
Вероятности потерь сообщения принимаются равными:
- соединительные линии между станциями – 0,01;
- направление к ЗТУ - 0,004;
- направление от ЗТУ - 0,002;
- направление к УСС - 0,001.
Задание:
1. Составить структурную схему межстанционных связей ГСС. Указать емкости, системы ОПС, структурный состав абонентов. Дать краткую характеристику схем включения линий, применяемых в ЦСК.
2. Рассчитать возникающие нагрузки всех станций ГСС.
3. Определить все межстанционные нагрузки и нагрузки к УСС и ЗТУ. Использовать рекомендации НТП [1]. Составить матрицу межстанционных потоков, нагрузок к УСС и к ЗТУ.
4. Определить число межстанционных соединительных линий, а также линий к УСС и ЗТУ для каждой станции ГСС, используя при расчете числа СЛ, ЗСЛ и СЛМ соответствующий аналитический метод.
5. Рассчитать число операторов справочной службы (09) при
и
Определить качество обслуживания для этих условий при tД = 0,5; 1,0.
Определить среднее время ожидания. Учесть, что 30% нагрузки к УСС направляется на справочную службу «09». Среднее время обслуживании одного вызова службой «09» составляет 20 с.
6. Определить число приемников тонального набора (ПТН) для цифровых ОПС и ОПТС для обслуживания абонентских телефонных аппаратов с многочастотным набором (DTMF- МЧК «2 из 8»), которые работают по системе с ожиданием.
Ответ
1 Структурная схема ГСС

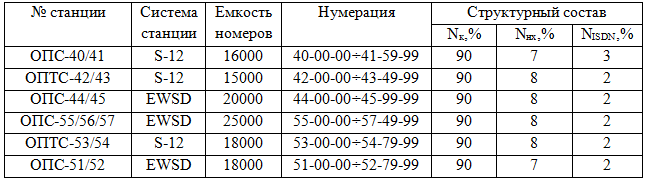

Данные, характеризующие систему АТС, емкость, структурный состав и нумерацию абонентов, представлены в таблице 1.
Таблица 1
Существующая ГСС представляет собой цифровую ГСС, на которой действуют аналоговые и цифровые системы коммутации. Все станции ГСС связаны между собой по принципу каждая с каждой, используя в качестве транспортной сети кольцевую SDH с...
