Определить неизвестные вращающие моменты из условия равновесия, определить крутящие моменты Мкр в сечениях вала и построить их эпюру.
- Механика
Условие:

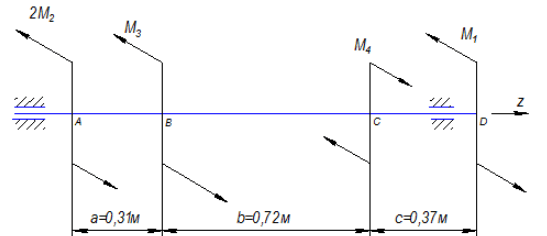

К валу постоянного сечения, изготовленному из Ст.5, приложены вращающие моменты, как показано на рисунке. Требуется:
1. Определить неизвестные вращающие моменты из условия равновесия;
2. Определить крутящие моменты Мкр в сечениях вала и построить их эпюру;
3. Определить диаметр вала сплошного сечения из условия прочности на кручение. Полученный результат округлит согласно ГОСТ;
4. Определить размеры поперечных сечений круглого, кольцевого и прямоугольного валов. Полученный результат округлить согласно ГОСТ;
5. Дать заключение об экономичности сечения;
6. Определить углы закручивания круглого сплошного вала и построить их эпюру;
7. Проверить жёсткость вала.

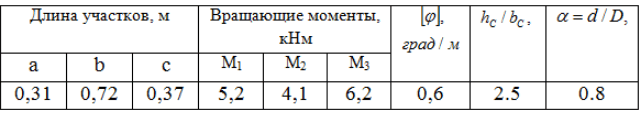

Таблица 6
Решение:
1. Определим неизвестный вращающий момент.
Направление момента М4 противоположно, указанному на рисунке.
2. Определяем крутящие моменты по участкам вала. (Слева направо).
Строим эпюру крутящих моментов...
