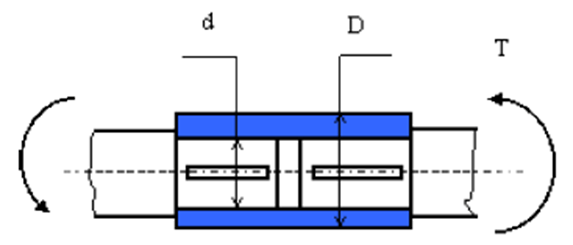

Исходные данные: d =100 мм., [τ]кр =50 МПа (для муфты и шпонки), Т = 3800 Н·м, Кз = 1,2, размер шпонки: ширина b = 28 мм, высота h = 16 мм, [σ]см =200 МПа. Требуется: определить требуемую длину шпонки.

22 января 2025
Механика

Условие:

Исходные данные:

d =100 мм., [τ]_кр =50 МПа (для муфты и шпонки), Т = 3800 Н·м, Кз = 1,2,

размер шпонки: ширина b = 28 мм, высота h = 16 мм, [σ]_см =200 МПа.

Требуется: определить требуемую длину шпонки

Примечание. Ослаблением сечения муфты из-за шпоночного паза пренебречь.

Решение:

Напряжение кручения в сечении муфты от действия крутящего момента, определяется по формуле:

= КзТ/WP []кр, где WP = (D3 - d3)16 - полярный момент сопротивления сечения без учёта шпоночного паза. Или: = Кз16Т/(D3 - d3), отсюда находим требуемый внешний...
