Для заданных схем балок требуется: - построить эпюры поперечных сил и изгибающих моментов; - подобрать поперечные сечения балок по следующим вариантам: а)для стальной балки (рис. 3, а) - двутавровое; прямоугольное

Дата добавления: 10.11.2024

Условие задачи

Для заданных схем балок требуется:

-            построить эпюры поперечных сил и изгибающих моментов;

-            подобрать поперечные сечения балок по следующим вариантам:

а)      для стальной балки (рис. 3, а) - двутавровое; прямоугольное высотой h и основанием b при соотношении сторон h/b=2; круглое – диаметром d. Построить эпюру распределения нормальных напряжений по высоте дву­тавра для опасного сечения.

б)      для чугунной балки (рис. 3, б) - форма сечения по рис. 4, определить размеры сечения из условия прочности по допускаемым на­пряжениям. Построить эпюру распределения нормальных напряжений по высоте опасного сечения.

в)       для стальной балки (рис. 3, в) - сечение, состоящее из двух швел­леров.

Сила P1 = 45кН

Сила P2 = 80кН

Момент m1 = 18кН*м

Момент m2 = 12кН*м

Длина участка  а = 1,5м

Интенсивность распределенной нагрузки q = 20кН/м

Допускаемое напряжение [σ]: сталь = 160МПа

                                                   чугун [σ]с = 700МПа ;  [σ]р = 150МПа.

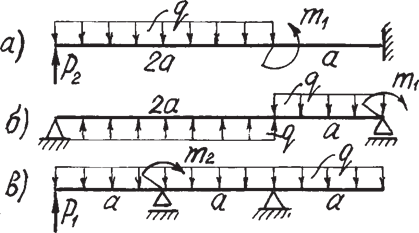

                               Рис. 3. Расчётная схема балок к задаче

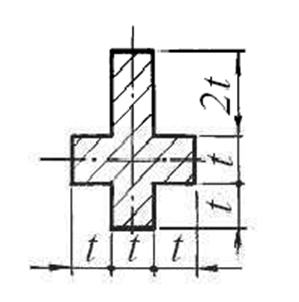

Рис. 4. Форма сечения чугунных балок к задаче

Ответ

Схема а:

1) Построить эпюры поперечных сил и изгибающих моментов

1 участок

QY=P2-q∙z1

z1=0 QY=P2=80 кН

z1=3 м QY=80-20∙3=20 кН

MX=P2∙z1-q∙(z12)/2

z1=0 MX=0

z1=3 м MX=80∙3-20∙32/2=240-90=150 кН∙м

2 участок

QY=P2-q∙2a=80-20∙3=20 кН

MX=P2∙(2a+z2 )-q∙2a∙(a+z2 )-m1

z2=0 MX=150-18=132 кН∙м

z2=1,5 м MX=80∙4,5-20∙3∙3-18=162 кН∙м

2) Подобрать поперечные сечения

Условие прочности :

max[]

max=MXmax/WX ; MXmax/WX []

WXMXmax/[] =162/160=(162∙103)/(160∙106 )=1012,5∙10-6 м3=1012,5 см3

двутавровое сечение

По сорт...
